青写真の仕組み。光・鉄・紙の繊維を科学で読む

青写真、つまりシアノタイプの青は、光を受けてできるプルシアンブルーです。植物を写す場合には、その姿よりも周囲が青くなります。なぜ明暗が反転し、できた色はどのように紙に残るのでしょう。19世紀の実作品から、紙の繊維を調べた研究へ進みます。

カメラを使わず、なぜ植物の形が写る？

光に反応する紙に物を直接置いて像を作る方法を、フォトグラムといいます。アトキンスは濡れた海藻を感光紙に置き、日光に当てました。メトロポリタン美術館の解説によれば、標本には自身で採集したものや、ほかの研究者から受け取ったものがありました。所蔵館の解説

植物が光を遮った部分では発色が少なく、その周囲は青くなります。ただし、すべてが白か青かの二択になるわけではありません。V&Aの作品解説では、植物の本来の色に代わって、白い像の濃淡が残る点に注目しています。形の記録と、元の色の再現は別のことです。植物の色と像の濃淡

この一枚では、中央から伸びる細い枝、その間の青い隙間、下に置かれた学名をたどれます。一方、画面の画像だけから、標本の本来の色や撮影時の光量までは読み取れません。

光は、紙の上で何を変える？

伝統的な方法では、クエン酸鉄アンモニウムとフェリシアン化カリウムを含む溶液を使います。光によって鉄が電子を受け取ると、鉄(III)から鉄(II)へ状態が変わります。この「電子を受け取る変化」が還元です。生じた鉄(II)が反応し、プルシアンブルーを形成します。反応と試料の作り方

2001年の化学教育誌の書簡では、研究者のAbrahamsonが、クエン酸側から電子が供給されることを説明しています。光で紙が焼け焦げるのでも、植物から青い色素が移るのでもありません。なお、この書簡が紹介する溶液内の研究と、乾いた感光紙での分子構造に関する推測は区別する必要があります。研究者による説明

できたプルシアンブルーは、可視光の赤い側を吸収する性質を持ちます。光を当てると青い物質ができることと、その物質が青く見えることは、説明する段階が違うのです。色の化学

顔料を塗った紙と、どこが違う？

2025年にSentokuらは、綿の繊維を主原料とするWhatman No.1ろ紙で試料を作りました。感光液を塗り、紫外線ランプで20分照射した後、蒸留水で20分洗う条件です。光を半分に減らすフィルターを使った試料と、照射しない試料も用意しました。比較対象は、同じ種類の紙へ市販のプルシアンブルー顔料を水に分散させて塗ったものです。2025年の原著

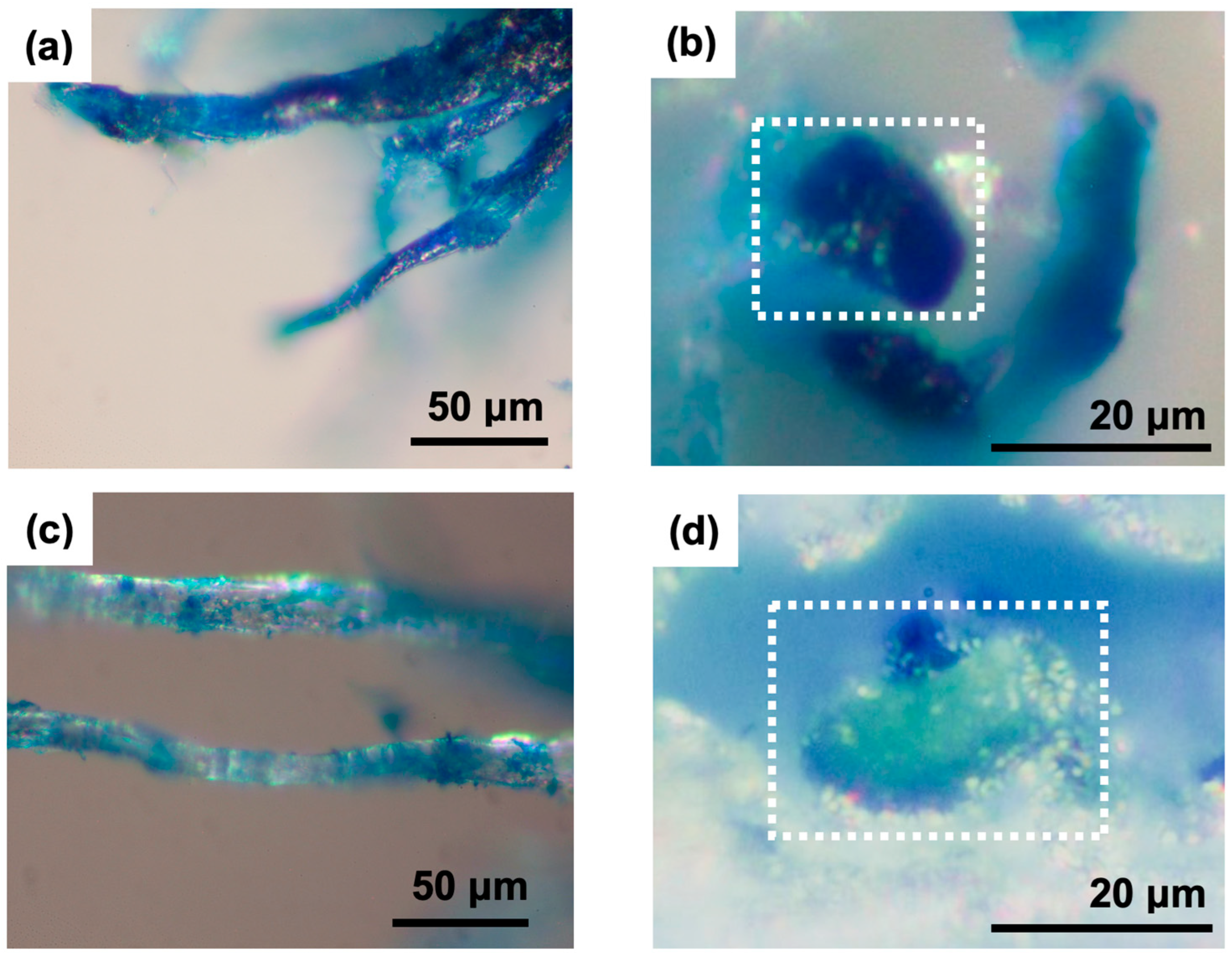

図の上段は光で発色させた試料、下段は顔料を塗った試料です。まず右列の点線枠を見比べてください。上の(b)では、繊維の断面も青く見えます。下の(d)では、周囲に青い部分があっても、枠内の繊維断面は同じようには青くありません。左列は表面で、右列とは尺度が異なります。

研究者は色だけで判断せず、X線回折でプルシアンブルーの存在を確認し、ラマン分光という、光を使って物質の結合を調べる方法も組み合わせました。後者では、光で発色させた試料の繊維内部にも、プルシアンブルーに由来すると考えられる信号が見つかりました。

繊維の中にあれば、色は落ちない？

さらに電子顕微鏡で見ると、光で発色させた試料の繊維表面には約20〜100 nm、断面には約20〜50 nmの粒子が観察されました。1 nmは1 mmの100万分の1です。上の光学顕微鏡写真は青い繊維の見え方を示すもので、この小さな粒子の寸法を直接読む図ではありません。

色、分析信号、粒子の位置を合わせると、感光液が繊維に入り、内部で青い物質ができた可能性が考えられます。ただし、粒子が育つ過程や、どのように固定されるかは、著者らも追加研究が必要としています。観察された粒子すべての正体や結合の仕方まで確定したわけではありません。

この研究は、特定のろ紙と調製条件による比較です。古い作品の紙や、絹・羊毛・ガラスへ結果をそのまま広げることも、洗っても色が落ちないと保証することもできません。論文はむしろ、素材ごとの色の失われ方を調べる必要を指摘しています。研究の結論と残る問い

薄くなった青は、元に戻る？

2003年のWareの報告では、5種類の処方で作った試料を、約4,000ルクス、19±1℃、相対湿度50±5％の条件で照らし、反射光から色の濃さを測りました。光で薄くなった試料は、空気に触れる暗所へ移すと濃さを取り戻しました。青い物質が還元され、空気によって再び酸化される変化として説明されています。この資料は実験を含みますが、掲載誌は正式な査読を経ていない会議報告だと明記しています。実験条件と結果

一方、アルカリによる分解や、水の中へ色の粒子が失われることは、同じ変化ではありません。「薄くなったら暗所に置けば必ず直る」とは言えないのです。

2024年には、脱色した建築青写真を対象に、元素の分布を調べる蛍光X線分析と、酸性溶液による処理を試した研究もあります。公開要旨は、情報を読める程度に像を取り戻したと報告しています。ここで確認できたのは要旨までで、処理条件や個々の試料の結果は未確認です。「情報が読めること」と「作品が元の状態へ戻ること」を分けて読む必要があります。2024年研究の公開要旨

作品に戻ると、どこを見たくなる？

アトキンスの海藻写真集は1843年から分冊で刊行されました。掲載した扉もシアノタイプで、植物だけでなく、細い飾り線や文字が青地に浮かんでいます。海藻のページでは輪郭を、扉では文字の細部を見比べると、光を遮る形を紙へ移す方法の使い方が見えてきます。写真集の記録

ただし、二枚の青の違いを、そのまま露光時間や劣化の差と決めることはできません。制作条件、保存状態、撮影と画面表示の条件をそろえて測った比較ではないからです。見える形を楽しみながら、見た目だけではわからない材料の問いを残す。それが、作品画像と実験図を行き来して読む面白さでもあります。
